Линеен етап на позициониране

Линейният етап на позициониране е прецизно устройство за управление на движението, използвано за постигане на високо - прецизно линейно изместване на една ос (обикновено x, y или z ос). Той се използва широко в полета като оборудване за автоматизация, производство на полупроводници, оптична проверка, биомедицинско инженерство и т.н., гарантирайки, че обектите могат да бъдат точно преместени в целевата позиция. Линейният етап на позициониране е високо - оборудване за прецизна автоматизация, което постига прецизен контрол на изместване на натоварванията в линейна посока чрез координация на механичната структура и задвижващата система (точността на позициониране може да достигне ± 0,1 µm до ± 10 μm) и се използва широко в индустриалните сценарии, които изискват регулиране на прецизното положение.

СтруктуранаЛинеен етап на позициониране

1. Основа: осигурява стабилна опора, обикновено изработена от алуминиева сплав или неръждаема стомана.

2. Ръководство за релса: Линейни или кръстосани релси за водачи се използват за осигуряване на гладко плъзгане.

3. Механизъм за задвижване: включително стъпка на двигателя, серво двигател, линеен двигател или пиезоелектрически двигател, задвижван от оловен винт, колан или линеен двигател.

4. Система за обратна връзка за позицията (енкодер): като ръководител на решетка или владетел на магнитна решетка, използван за реално - мониторинг на времето за позиция и подобряване на точността.

5. Платформа за зареждане (движеща се таблица): Използва се за фиксиране на детайли или инструменти и директно участва в изместване.

Примери за кандидатстваненаЛинеен етап на позициониране

Производство на полупроводници: Използва се за рязане на вафли и позициониране на литографски машини.

Лазерна обработка: Контролирайте лазерната глава, за да изрежете или издълбаете с точност на нивото на микрометър.

Автоматизация на микроскоп: Прецизно преместете етапа на пробата, за да постигнете високо - сканиране на разделителна способност.

3D печат: Контролирайте движението на печатната дюза или лазерното устройство за синтероване.

Добре дошли сте да гледате повече проекти или да посетите нашата видео галерия от YouTube: https://www.youtube.com/@tallmanrobotics

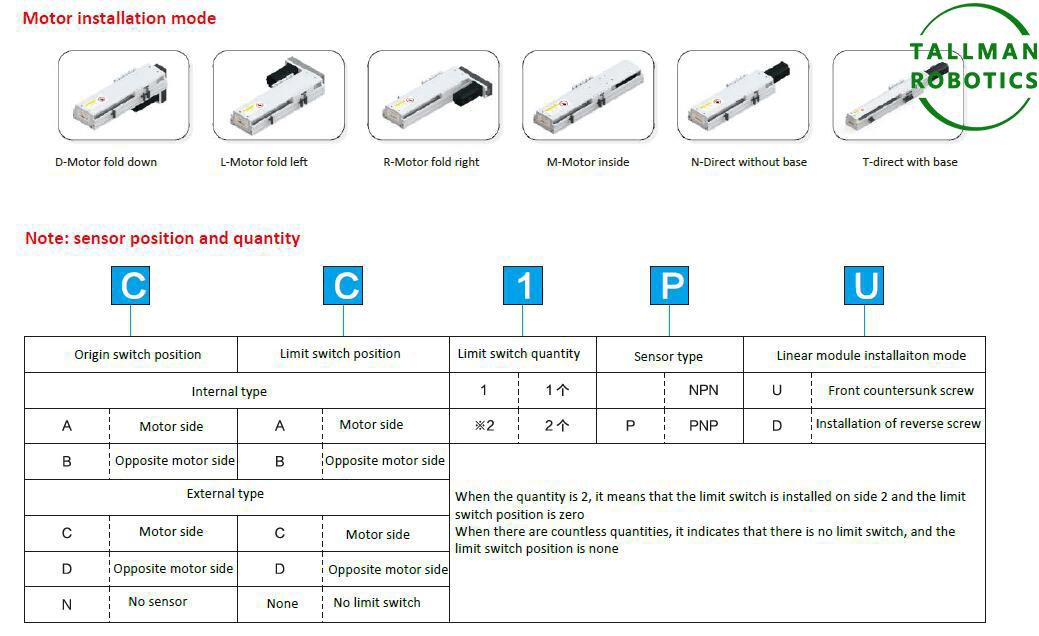

Тук въвеждаме линеен слайд, TMS100-CM с данни, както следва:

PРемортираненаЛинеен етап на позициониране

1. Съпоставяне на натоварването: Избягвайте претоварването, в противен случай може да повреди водещата релса или двигателя.

2. Адаптивност на околната среда: Когато се използва в чисти помещения или прах -, трябва да бъдат избрани запечатани водещи релси.

3. Поддръжка: Редовно смажете водещата релса и проверете износването на компонентите на трансмисията.

4. Контрол на вибрациите: Мерките за намаляване на вибрациите трябва да се вземат предвид по време на високото движение на скоростта -, за да се избегне влиянието на точността.

Неговите основни показатели за изпълнение включват точност на позициониране, точност на повторение на позициониране, максимална скорост и капацитет на натоварване, със значителни разлики в изискванията в различни сценарии: например полупроводниковото поле изисква точност на ± 0,5 μm, докато обикновените автоматизирани производствени линии могат да отговарят на ± 10 μm.
